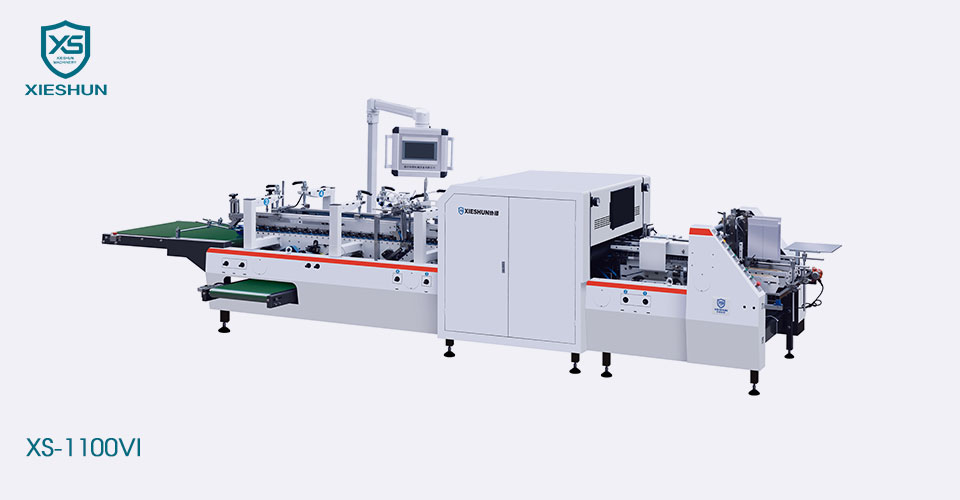

XIESHUNi tarnija Offline Visual Inspection XS-1100VI teostab erinevate spetsifikatsioonidega kaardikastide erinevate prindivigade (nt puuduv trükk, tindipunktid), värvierinevuste, registreerimisvigade, stantsimise ja reljeefsete joonduste kõrvalekaldeid jne põhjaliku kontrolli. kasti kokkupanemise käigus.
Sellel võrguühenduseta AOI kontrollimasinal on dünaamilise tuvastamise täpsuse reguleerimise võimalused, mis võimaldavad testimise ajal erinevates tsoonides kontrollimise täpsust täpselt kalibreerida. See tagab, et tootmise efektiivsus jääb muutumatuks, vältides ebatäpsete kontrollide võimalikku negatiivset mõju.
Lisaks sisaldab AOI kontrollisüsteem piirkondlikku õppimisvõimet, võimaldades sellel ülevaatuste ajal kohalikelt piirkondadelt õppida ja vältida raiskamisega seotud probleeme, mis tulenevad ebaühtlasest printimiskvaliteedist mittekriitilistes tsoonides.
Lisaks on süsteemil tuvastatud andmete automaatne salvestamine ja klassifitseerimine, mis hõlbustab lihtsat ajalooliste andmete otsimist ja statistilist analüüsi.
| Neto kaal: | umbes 2500 kg |
| Üldine suurus: | 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI) |
| Toiteallikas: | 17 kW |
| Õhu tarbimine: | 6 Pa |
☞ Tuvastage liimimise käigus igakülgselt pappkastide erinevad defektid (puuduvad trükid, tindilaigud), värvierinevused, ületrükkimine, stantsimise kõrvalekalded, reljeefsed kõrvalekalded jne.
☞ Süsteemi funktsioon on kontrolli täpsuse dünaamiline reguleerimine, mis on mugav erinevate alade kontrolli täpsuse peen reguleerimiseks kontrolliprotsessi ajal, et vältida tootmise efektiivsuse mõjutamist.
☞ Süsteemil on piirkondliku õppe funktsioon. Kontrollimise ajal võib see keskenduda kohalikele piirkondadele, et õppida vältima ebastabiilsest prindikvaliteetist põhjustatud jäätmeprobleeme ebaolulistes piirkondades.
☞ Süsteemi funktsioon on kontrolliandmete automaatne salvestamine ja klassifitseerimine mugava ajaloolise päringu ja statistika jaoks.
Seadmete töönäitajad
| Projekt | Näitaja |
| Tavaline trükijaama kujutise täpsus: | 0,11 mm × 0,125 mm |
| Reljeeftrükkimisjaama kujutise täpsus: | 0,05 mm × 0,125 mm |
| Koodi kontrollijaam: | Tuvastatav on vähemalt 18 mm vöötkood |
| Maksimaalne tuvastamise suurus: | 500 mm × 420 mm |
| Minimaalne tuvastamise suurus: | 90 mm × 90 mm |
| Minimaalne koha pindala: | 0,08 mm2 |
| Värvi erinevus: | △E ≧ 3 |
| Tuvastamiskiirus: | 220 m/min |
Seadmete funktsioonid
| Projekt | Funktsioon |
| Defektide tuvastamine | Puuduv trükk, määrdunud laigud jne: minimaalne tuvastusala esiküljel: ≧0,08 mm2 Kattekiht, optiline õli, nõgusad ja kumerad defektid: pindala ≧2mm2 Kuumstantsimisdefekti minimaalne tuvastamisala: ≧0,08mm2 Ületrükkimise kõrvalekalde tuvastamine: ≧0,1 mm Survelõikamise kõrvalekalde tuvastamine: ≧0,1 mm Vöötkoodi defektid: Lugemine: veakood, dubleeritud kood Tähemärgi tuvastamine: vale sõna, puudu sõna, vastab vöötkoodile Välimuse tuvastamine: plekid, katkendlikud jooned, moonutatud vöötkoodid, vöötkoodi musta joone defektid Kohalik värvierinevuse tuvastamine △E ≧ 3 Elab |
| Defektide klassifikatsioon | Defektide tuvastamise standard on sujuvalt reguleeritav. Iga defekti jaoks saab kerimisriba käsitsi lohistades määrata veatuvastusstandardi. |
| Lihtne modelleerimine | Modelleerimisaeg ühe toote asendamiseks on 3-5 minutit; Kasutage viisardi modelleerimisskeemi, et jagada kogu modelleerimisprotsess mitmeks omavahel seotud etapiks, juhendades operaatoreid modelleerimistoiminguid samm-sammult rakendama |
| Defektne ekraan | Kontrollitud toodete defektipiltide, defektide esinemiskohtade ja defektide skaala teabe reaalajas kuvamine |
|
Söötja Sõltumatu servomootor juhib muutuvat etteandekiirust. Reguleeritavad vibromootorid. Külgpaneele saab tooriku laiust minutis reguleerida. |
|
Joondamine Sõltumatu osa võrratu alumise kanduriga, mis juhib kasti paralleelsele käsipuule, mis võimaldab tooriku täiuslikku joondust. |
|
Interneti-ülevaatuse moodul Kiire pilditöötlusega arvutitööjaam. Visuaalse kontrolli tarkvarasüsteem: spetsiaalne visuaalse kontrolli tarkvara PrintingPlus (versioon V5.0) Üldine defektide tuvastamise tarkvara moodul (versioon V1.0) Kiire visuaalse pildistamise seade, mis sisaldab Jaapanist imporditud optilisi läätsi ja Kanada spetsiifilisi printimiskontrolli kappe. |
|
Defektkastide kogumise osakond • Ülemist ja alumist rihma juhib mitmekiilrihmaline ülekandesüsteem, et vältida transpordi ajal tekkivaid kriimustusi. • Pneumaatiline väljutusseade, et minimeerida karpide kriimustusi. • Soovi korral kaherealine kogumissüsteem. |
|
Kohaletoimetamise sektsioon Automaatne ja manuaalne kiiruse muutmine kooskõlastatult fotoelemendiga. Töödeldud materjal |
| Mudel | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
