Võrguühenduseta visuaalse kontrolli masin
  • Võrguühenduseta visuaalse kontrolli masinVõrguühenduseta visuaalse kontrolli masin

Võrguühenduseta visuaalse kontrolli masin

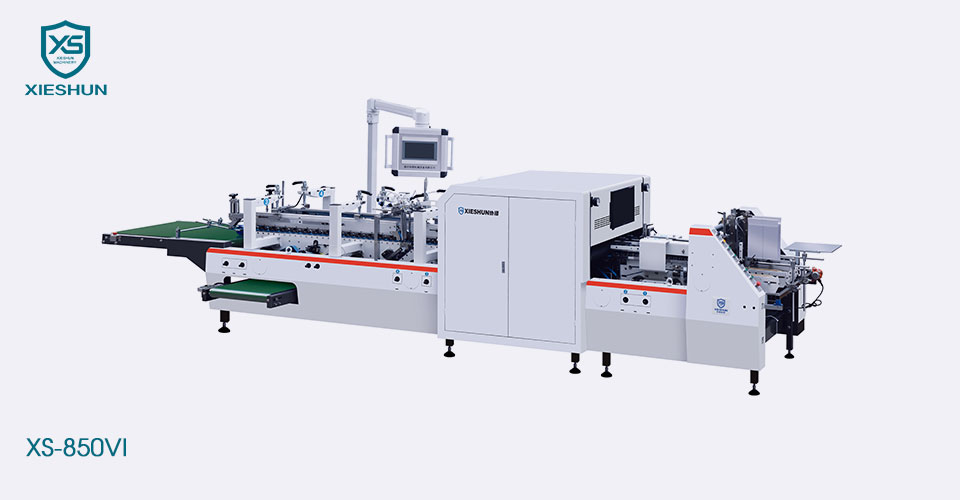

Model:XS-850VI

Kvaliteetne XIESHUNi võrguühenduseta visuaalne kontrollmasin XS-850VI teostab erinevate spetsifikatsioonidega kaardikastide erinevate prindidefektide (nt puuduvad trüki- ja tindipunktid), värvide erinevuste, registreerimisvigade, stantsimisvigade, reljeefsete joonduste ja muu põhjaliku kontrolli. kasti kleepimise käigus.

XIESHUNi tarnija võrguühenduseta visuaalse kontrolli masinal on dünaamiline tuvastamise täpsuse reguleerimine, mis võimaldab kontrollimise ajal tuvastamise täpsust eri piirkondades peenhäälestada, et vältida mõju tootmise efektiivsusele.

Lisaks sisaldab AOI kontrollisüsteem piirkondlikke õppimisvõimalusi, mis võimaldab ülevaatuse ajal õppida kohalikest piirkondadest, et vältida ebastabiilsest printimiskvaliteedist põhjustatud jäätmeprobleeme mittekriitilistes piirkondades.

Lisaks automatiseerib süsteem tuvastatud andmete salvestamist ja klassifitseerimist, mis muudab ajalooliste andmete otsimise ja statistilise analüüsi sujuvamaks.


Neto kaal: umbes 2500 kg
Üldine suurus: 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI)
Toiteallikas: 17 kW
Õhu tarbimine: 6 Pa


Kontrollisüsteemi põhifunktsioonid

☞ Tuvastage liimimise käigus igakülgselt pappkastide erinevad defektid (puuduvad trükid, tindilaigud), värvierinevused, ületrükkimine, stantsimise kõrvalekalded, reljeefsed kõrvalekalded jne.

☞ Süsteemi funktsioon on kontrolli täpsuse dünaamiline reguleerimine, mis on mugav erinevate alade kontrolli täpsuse peen reguleerimiseks kontrolliprotsessi ajal, et vältida tootmise efektiivsuse mõjutamist.

☞ Süsteemil on piirkondliku õppe funktsioon. Kontrollimise ajal võib see keskenduda kohalikele piirkondadele, et õppida vältima ebastabiilsest prindikvaliteetist põhjustatud jäätmeprobleeme ebaolulistes piirkondades.

☞ Süsteemi funktsioon on kontrolliandmete automaatne salvestamine ja klassifitseerimine mugava ajaloolise päringu ja statistika jaoks.


Seadmete töönäitajad ja funktsioonid

Seadmete töönäitajad

Projekt Näitaja
Tavaline trükijaama kujutise täpsus: 0,11 mm × 0,125 mm
Reljeeftrükkimisjaama kujutise täpsus: 0,05 mm × 0,125 mm
Koodi kontrollijaam: Tuvastatav on vähemalt 18 mm vöötkood
Maksimaalne tuvastamise suurus: 500 mm × 420 mm
Minimaalne tuvastamise suurus: 90 mm × 90 mm
Minimaalne koha pindala: 0,08 mm2
Värvi erinevus: △E ≧ 3
Tuvastamiskiirus: 220 m/min


Seadmete funktsioonid

Projekt Funktsioon
Defektide tuvastamine Puuduv trükk, määrdunud laigud jne: minimaalne tuvastusala esiküljel: ≧0,08 mm2
Kattekiht, optiline õli, nõgusad ja kumerad defektid: pindala ≧2mm2
Kuumstantsimisdefekti minimaalne tuvastamisala: ≧0,08mm2
Ületrükkimise kõrvalekalde tuvastamine: ≧0,1 mm
Survelõikamise kõrvalekalde tuvastamine: ≧0,1 mm
Vöötkoodi defektid:
Lugemine: veakood, dubleeritud kood
Tähemärgi tuvastamine: vale sõna, sõna puudub, vastab vöötkoodile
Välimuse tuvastamine: plekid, katkendlikud jooned, moonutatud vöötkoodid, vöötkoodi musta joone defektid
Kohalik värvierinevuse tuvastamine △E ≧ 3 Elab
Defektide klassifikatsioon Defektide tuvastamise standard on sujuvalt reguleeritav. Iga defekti jaoks saab kerimisriba käsitsi lohistades määrata veatuvastusstandardi.
Lihtne modelleerimine Modelleerimisaeg ühe toote asendamiseks on 3-5 minutit;
Kasutage viisardi modelleerimisskeemi, et jagada kogu modelleerimisprotsess mitmeks omavahel seotud etapiks, juhendades operaatoreid modelleerimistoiminguid samm-sammult rakendama
Defektne ekraan Kontrollitud toodete defektipiltide, defektide esinemiskohtade ja defektide skaala teabe reaalajas kuvamine


Söötja
Sõltumatu servomootor juhib muutuvat etteandekiirust.
Reguleeritavad vibromootorid.
Külgpaneele saab tooriku laiust minutis reguleerida.
Joondamine
Sõltumatu osa võrratu alumise kanduriga, mis juhib kasti paralleelsele käsipuule, mis võimaldab tooriku täiuslikku joondust.
Interneti-ülevaatuse moodul
Kiire pilditöötlusega arvutitööjaam.
Visuaalse kontrolli tarkvarasüsteem: spetsiaalne visuaalse kontrolli tarkvara PrintingPlus (versioon V5.0) Üldine defektide tuvastamise tarkvara moodul (versioon V1.0)
Kiire visuaalse pildistamise seade, mis sisaldab Jaapanist imporditud optilisi läätsi ja Kanada spetsiifilisi printimiskontrolli kappe.
Defektkastide kogumise osakond
• Ülemist ja alumist rihma juhivad mitmekiilrihmaline ülekandesüsteem, et vältida transpordi ajal tekkivaid kriimustusi.
• Pneumaatiline väljutusseade, et minimeerida karpide kriimustusi.
• Soovi korral kaherealine kogumissüsteem.
Kohaletoimetamise sektsioon
Automaatne ja manuaalne kiiruse muutmine kooskõlastatult fotoelemendiga.
Töödeldud materjal


BOX tüüp

Mudel XS-850VI
A 160-850 mm
B 100-900 mm
E 70-420 mm
A 170-800 mm
B 170-900 mm
E 80-420 mm
