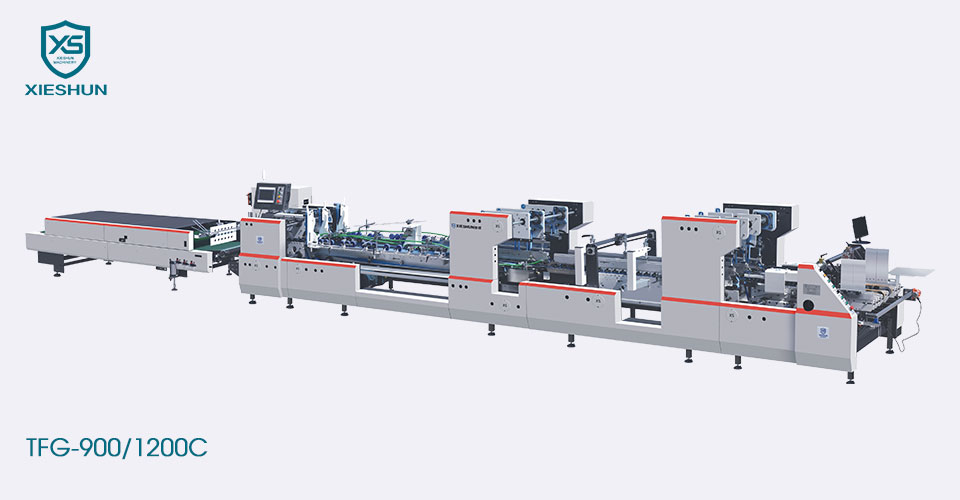

TFG-900/1200C 4/6 Corner High Speed Folder Gluer sari sobib ideaalselt töötamiseks keskmiste ja suurte kastidega raskes pakenditööstuses. Selle disainis on käitatavad ülemised kandurid, mis muudavad mikroflöödi ja gofreeritud karpide täpse kokkuvoldimise ja sulgemise lihtsaks. Kokkupandav sisetõste lisafunktsioon, kiire tarvikute vahetus, lihtne seadistamine koos kiirema tootmiskiirusega tagavad kõrge tootlikkuse ja töökvaliteedi. Tutvuge kõige nõudlikuma pakendituruga.
| Mudel | TFG-900 C | TFG-1200 C |
|---|---|---|
| Sobiv materjal | 200-800g/㎡papp ja N/F&E flööt-lainepapp | |
| Kiirusvahemik | 0-400m/min | |
| Sissehingamise kiirus | 30m/min | |
| Maksimaalne tooriku laius | 900 mm | 1200 mm |
| Mõõtmed (L) | 15800 mm | 15800 mm |
| Mõõtmed (L*K) | 1400 mm × 1900 mm | 1850 mm × 1900 mm |
| Mehaaniline kaal | 9T | 10T |
| Mehaaniline jõud | 23,2kw | 23,2kw |
| Suruõhk | 6 baari | |
| Õhukompressori võimsus | 10㎡/h | |
| Õhupaagi maht | 60L | |
| Mudel |
|
TFG-900 C | TFG-1200 C |
|---|---|---|---|
|
A | 160-900 mm | 170-1200 mm |
| B | 100-900 mm | 100-900 mm | |
| E | 70-440 mm | 70-560 mm | |
|
A | 170-850 mm | 170-1050 mm |
| B | 170-900 mm | 170-900 mm | |
| E | 80-440 mm | 80-560 mm | |
|
A | 160-850 mm | 160-1050 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm |
|
Söötja ◆Vasaku ja parema külje deflektoreid on lihtne tõsta. ◆Paberisöötmisüksuse paberisöötmisrihma saab reguleerida iseseisvalt, et tagada sujuv ja stabiilne paberisöötmine. ◆Servomootor, sõltumatu kiiruse reguleerimine, et tagada ühtlane paberivahe. ◆Paberi etteande imemisseade (valikuline). |
|
Joondamine ◆Paberi etteandeosakonna poolt väljasaadetud pappi korrigeerib ja suunab parandusosakond, et papp jookseks sirgjooneliselt. ◆Parandusosakonna ülemist surveajamit saab reguleerida üles ja alla, et kohaneda erinevate papi paksustega ja tagada stabiilsus. |
|
Eelvoltitav sektsioon ◆Segmenteeritud vasakut ja paremat ülemist rihmaplaati saab reguleerida vastavalt toote nõuetele, mis on kiire ja tõhus. ◆See võib tõhusalt lõpule viia karbi 180-kraadise eelvoltimise 1. real ja 135-kraadise 3. rea eelvoltimise, et optimeerida lõplikku vormimisefekti. ◆Isejuhtivad ülemised kandurid, lainepapist kastide täpne voltimine |
|
Lukusta alt Kolm konveierilindi struktuuri rühma, segmenteeritud ülemise lintplaadi funktsioon, võivad tõhusalt ületada erikujuliste kastitoodete tootmise probleeme. Keskmine ülemine rihmaplaat on eemaldatav ja seda saab vastavalt tootenõuetele lahti võtta ja siluda. |
|
4 ja 6 nurgaga seade ◆Intelligentse servomootoriga käitatav ja juhitav elektrooniline voltimiskonks on paigaldatud kahele sõltumatult juhitavale servoteljele, et juhtida täpselt kõigi kasti klappide voltimist. ◆ See võib toota nelja- ja kuuenurgalisi kaste ja muid erinevaid tüüpe. ◆Inimese ja masina liides on nutikalt seadistatud, hõlpsasti kasutatav, intuitiivne ja hõlpsasti mõistetav.
|
|
Alumine liimimisüksus ◆Mehaanilised vasak- ja parempoolsed alumised liimiballoonid, liimiratta ja liimisilindri eraldi konstruktsiooniga, suur kiirus ilma liimiviskamiseta, lihtne puhastada ja hooldada. ◆Liimiratas on 5 mm lai ja seda saab vastavalt tootele vahetada. |
|
Kokkupandav sektsioon ◆ 3-plaadi ülekanderihma struktuur. ◆Vormimise täpsuse tagamiseks saab välimise kokkuklapitava rihma vasakut ja paremat kiirust eraldi peenhäälestada. ◆Isejuhtivad ülemised kandurid, lainepapist kastide täpne voltimine |
|
Ülekande sektsioon ◆ Eraldi mootor sõltumatu sagedusmuunduriga. ◆Ülemine ja alumine rihmapikendus on lihtne ja hõlpsasti kasutatav. ◆Varustatud kiire elektroonilise jalaloenduriga. |
|
Kontrollpaneel ◆Võtke kasutusele 10-tolline suur ekraan, lihtne ja intuitiivne kasutamine. ◆Saadaval on mitu keelt. ◆Mälufunktsioon ja kaugjuhtimispult (valikuline). |
|
Konveier ◆Automaatrežiimis seadistatakse kasti vahekaugus, lindi kiirus ja hostikiirus on proportsionaalselt seotud ning lint liigub, kui fotoelektrik kasti tuvastab. ◆Manuaalses režiimis liigub rihm konstantsel kiirusel ja peremehe kiirus seda ei mõjuta. ◆ Surveosa kasutab pneumaatilist pressimist, rõhu juhtimine on täpsem ja toote sidumisefekt on rohkem tagatud. |
